【转载】OSPF高级特性—— OSPF认证 + OPSF负载均衡

目录

一、认证简介：

二、基于接口认证：

（1）在R1和R2的串行链路上进行OSPF明文认证：

（2）在R2和R3的串行链路上进行MD5认证的：

（3）注意：

三、区域认证方法(私有技术）

（1）明文认证：

（2）密文认证

（3）注意：

四、虚链路认证：

（1）明文认证

（2）密文认证

（3）虚链路——路由转发黑洞形成：

四、负载均衡：

（1）负载均衡分类：

（2）接口下修改优先级和cost

一、认证简介：

• OSPF 的认证有确切说是3种，OSPF头里其中认证字段0表示无认证， 1表示明文认证， 2表示MD5认证。明文认证发送密码进行认证，而MD5认证发送的是报文摘要。有关MD5的详细信息，可以参阅RFC1321.
• OSPF OSPF的认证可以在链路上进行，也可以在整个区域内进行认证。另外虚链路同样也可以进行认证。
—————————————————————————————————————————————————————————

二、基于接口认证：

（1）在R1和R2的串行链路上进行OSPF明文认证：

(config-if)#ip ospf authentication（启用认证）
(config-if)#ip ospf authentication-key cisco（配置密码）

只有一端开启通过debug工具我们可以看到如下信息：

*Aug 15 22:51:54.275: OSPF: Rcv pkt from 10.1.1.2, Serial1/0 : Mismatch Authentication type. Input packet specified type 0, we use type 1

这里的type0是指对方没有启用认证，type1是明文认证，type 2是MD5认证。

R1#debug ip ospf events ——抓取OSPF事件信息
R1#un all ——关闭debug

———————————————————————————————————————————————————————————

（2）在R2和R3的串行链路上进行MD5认证的：

(config-if)#ip ospf authentication message-digest（定义认证类型为MD5）
(config-if)#ip ospf message-digest-key 1 md5 cisco（定义key ID和密码）两边keyID必须相同

注：如果要两台路由器邻居关系不中断的情况下修改认证密钥，则可以在上一次认证存在的情况下双方配置第二次需要认证的密钥和Key ID，然后再删除第一次的。

#show ip ospf int s1/0 ——查看命令

———————————————————————————————————————————————————————————

（3）注意：

• 使用明文传输时，会把密钥也传输到网络上的，所以安全性不高；
• 使用密文传输时，不会把密钥传输到网络上，它是把密钥与数据报文利用MD5算法计算出一个哈希值，实际上传输的是哈希值与数据，不会传输密钥；就算黑客拿到了哈希值，利用哈希值想要与推出明文数据是不可能的，因为MD5算法是单向的，不可逆的！只有两方的哈希值都是一致的，才会认证成功【一般密钥设置要复杂，避免黑客猜出）
• 需求：出于网络安全的角度来说，密钥使用时间过长，很有可能会被泄露，所以需要定期更换密钥，但更换密钥了的同时又不希望邻居关系中断（数据不丢失）解决：可以双方再新增一个MD5认证（使用新的key ID），再将原来的密码删除（要修改链路的MD5认证的密码时，可以先将新的密码配置到启用认证的路由器后在将原来的密码删除，这样的话可以保证在修改配置的时候邻居关系依然存在。）
—————————————————————————————————————————————————————————

三、区域认证方法(私有技术）

接口定义密钥，区域启用

（1）明文认证：

Router(config-if)#ip ospf authentication-key cisco启用明文密钥
Router(config-router)#area 1 authentication声明明文认证

（2）密文认证

Router(config-if)#ip ospf message-digest-key 1 md5 cisco 启用密文密钥
Router(config-router)#area 0 authentication message-digest 声明密文认证

（3）注意：

• 如果一边是接口认证，一边是区域认证，邻居关系是可以建立的，是兼容的
• 区域认证需在该区域所有的路由上都做
—————————————————————————————————————————————————————————

四、虚链路认证：

（1）明文认证

(config-router)#area 2 virtual-link 3.3.3.3 authentication-key cisco 启用明文
(config-router)#area 2 virtual-link 3.3.3.3 authentication声明明文认证

（2）密文认证

在中间区域的边界路由器上配置：

(config-router)#area 2 virtual-link 3.3.3.3 message-digest-key 1 md5 cisco
(config-router)# area 2 virtual-link 3.3.3.3 authentication message-digest

——area 2是中间区域
——3.3.3.3是另一个中间区域的边界路由器

R2#sh ip ospf virtual-links ——查看

• 虚链路在建立起来后是不老化LSA，所以如果没有重启OSPF进程的话，即使一端配置了认证，虚链路也是不会断开的
• 因为virtual-link属于Area0，因此在R2配置完成Area0区域认证后，R3也需要相应的配置。

（3）虚链路——路由转发黑洞形成：

• 注意：虚链路只是一个临时的解决方案，虚链路在建立OSPF邻居的时候，一开始的时候会互相发送hello包。但是虚链路的邻居一旦建立成功之后，就不会在虚链路上互相发送hello包（被意被抑制了）。每隔30分钟的LSA泛洪时间（刷新时间）在虚链路上也是失效的。（LSA的泛洪机制在虚链路上是没有生效的）从虚链路学习到LSA的老化时间是永不超时的。

• 导致问题：当我中间的物理链路出现故障，但虚链路的PSPF邻居关系还是正常的。此时检测OSPF邻居需要相互发送hello包，此时虽然物理链路的OSPF邻居关系已经down了，但是虚链路的OSPF邻居关系还是正常的。那从虚链路学习到的LSA还是相信的，相关的路由还是存在的，但是毕竟还是要从物理接口转发，所以形成了路由转发黑洞
—————————————————————————————————————————————————————————

四、负载均衡：

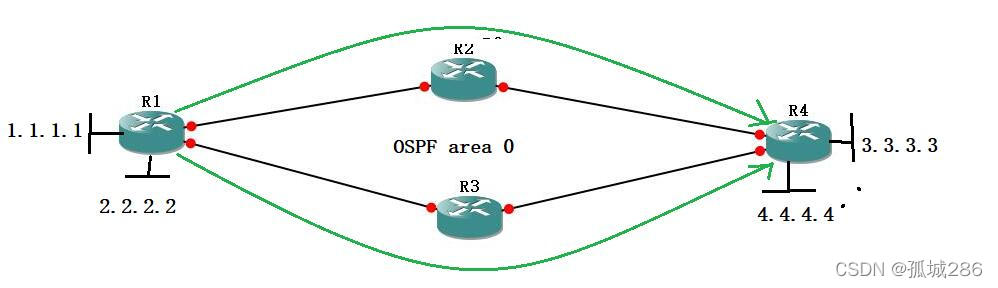

OSPF里面默认开启负载均衡，默认开启4条链路负载均衡，最大16条，修改配置：

Router(config-router)#maximum-paths 16

（1）负载均衡分类：

1、基于数据包的链路负载均衡（假设pc1有10个数据包，有5个从0/6接口转发，有5个从0/7接口转发）
2、基于会话的负载（默认）：
①基于目的ip的链路负载（pc1访问pc3的，全走0/6接口，pc1访问pc4时，又是另一个目的ip，另一个会话，全走0/7接口（sip和dip相同，是一个会话）
②基于目的mac地址的链路负载（默认），和①一样

———————————————————————————————————————————————————————————

（2）接口下修改优先级和cost

r1(config-if)#ip ospf priority 2------大好

r1(config-if)#ip ospf cost 65535

根据ospf的机制，可以通过修改cost值，让两边等价，以实现负载均衡，只支持等价负载均衡
默认为1，思科的设备中优先级为0代表丧失DR和BDR的选举权。华为设备里面只是代表了最小值。

————————————————
