2208 RAID卡配置全局SSD Caching操作指导

问题描述

一线反馈某服务器文件读写速度变慢，研发定位发现Slot0有大量timeout及硬盘IO超时，建议更换硬盘。目前官网无相关指导书指导SSD缓存盘损坏后的更换方法。本文介绍了如何更换故障SSD Caching模式下的SSD盘。

告警信息

服务器SSD所在slot0出现红灯告警，硬盘损坏。

处理过程

1.在操作系统下运行storcli64 RAID卡工具，具体的安装操作详见华为V2&V3 服务器 RAID 控制卡用户指南。操作前要确认当前服务器没有业务，并且SSD Caching的数据都已经落盘(无命令方式查询，通过硬盘指示灯闪烁情况判断，工作中的Cache处于持续闪烁状态)。

2.在命令行界面输入./storcli64 /c0 show确认当前RAID卡下作为CacheCade SSD盘的EID与Slot号。同时需要确认当前CacheCade SSD的VD号。

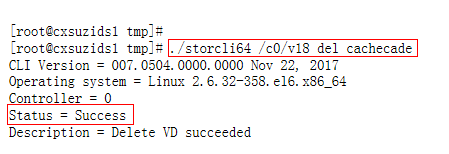

3.对要更换的 CacheCade SSD硬盘进行解绑操作，解除全局CacheCade并删除VD，通过输入./storcli64 /c0/v18 del cachecade 来进行CacheCade的解绑。

以上命令可以同时完成VD删除以及Cache盘解除操作，解除后应显示Delete VD succeeded即为成功。请注意DG/VD（红字部分）的替换

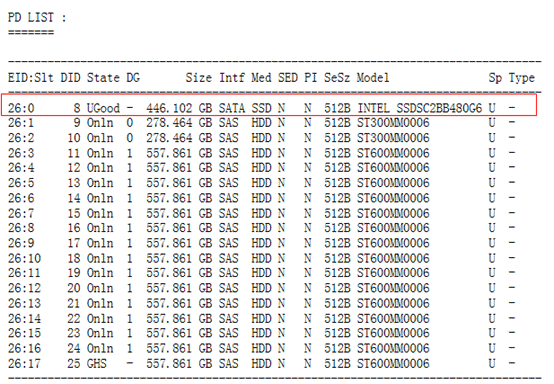

4.解绑后输入./storcli64 /c0 show确认解绑的SSD状态变为UG。

5.确认已经解绑后进行更换SSD操作，更换操作完成后通过命令进行SSD CacheCade绑定操作。绑定SSD CacheCade命令为：./storcli64 /c0 add vd cc raid0 drives=26:0

以上命令可以直接完成Cache盘的Raid创建，VD创建以及CacheCade绑定操作，cache盘应使用单盘Raid0。请注意EID：Dlt的编号进行替换（红字部分）

执行后如有以下提示则为成功。

Controller = 0

Status = Success

Description = Add VD Succeeded

建议与总结

操作前请注意：

操作系统下运行storcli64工具，需要提前进行安装。

操作过程中需要停止服务器业务，且缓存数据已经完成落盘后即可操作。

根据研发反馈，目前没有命令方式查询落盘信息，可通过SSD盘的数据灯情况进行确认。如无闪烁则表明无落盘。（Cache在工作状态处于持续落盘中）
