锐捷DCN交换机如何登录

                            锐捷DCN交换机如何登录

DCN数据中心设备是没有web界面/不支持web界面登录（没有web登录方式）；

统一都是cli命令行界面，若是出厂设置的情况下，则使用console线连接设备进行配置；

后续可配置telnet/ssh来进行纳管设备一、组网需求

通过SSH功能远程管理设备。

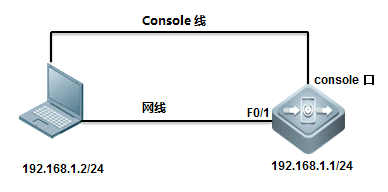

二、组网拓扑





三、配置要点

1、需要开启SSH功能

2、需要手工生成Key

3、如果PC与交换机不在同一个网段，需要配置交换机的默认网关



四、配置步骤

1、开启交换机的SSH服务功能

Ruijie#configure terminal

      Ruijie(config)#enable service ssh-server

2、生成加密密钥：

      Ruijie(config)#crypto key generate dsa            ------>加密方式有两种：DSA和RSA,可以随意选择

       Choose the size of the key modulus in the range of 360 to 2048 for your

       Signature Keys. Choosing a key modulus greater than 512 may take

       a few minutes.

       How many bits in the modulus [512]:                ------>直接敲回车

       % Generating 512 bit DSA keys ...[ok]

3、配置交换机的管理IP地址

Ruijie(config)#interface vlan 1

Ruijie(config-if)# ip address 192.168.1.1 255.255.255.0

需求一：SSH时仅使用密码登入交换机

Ruijie(config)#line vty 0 4                                            ------>  进入SSH密码配置模式，0 4表示允许共5个用户同时SSH登入到交换机

Ruijie(config-line)#login                                              ------>启用需输入密码才能SSH成功

Ruijie(config-line)#password ruijie                               ------> 将SSH密码设置为ruijie

Ruijie(config-line)#exit                                                ------>  回到全局配置模式

Ruijie(config)#enable password ruijie                          ------>配置进入特权模式的密码为ruijie

Ruijie(config)#end                                                       ------>退出到特权模式

     Ruijie#write                                                                 ------>确认配置正确，保存配置

       注意事项：如果要限制用户使用telnet登录，只能使用SSH登录，则需要调整配置，默认情况下telnet和SSH均可登录。

Ruijie(config)#line vty 0 4

Ruijie(config-line)#transport input ssh

确认是否配置正确

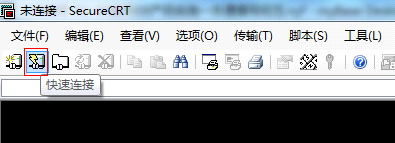

1)打开SecureCRT软件（说明：SSH登入交换机需要用支持SSH客户端的软件，windows的CMD模式不支持SSH，这里使用SecureCRT软件作为SSH客户端），选择如下红色圈起来图标：

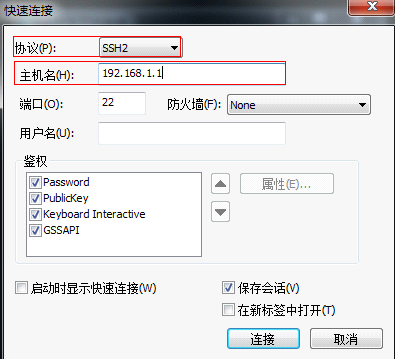

2)协议选择SSH2，主机名输入交换机IP地址

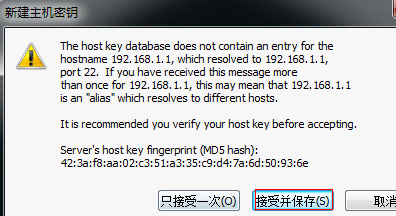

3)点击连接，在如下选项框选择接受并保存

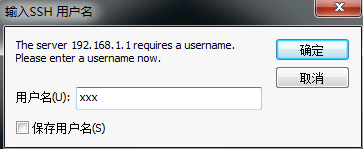

4)出现输入用户名界面，随便输入一个用户名，我这边输入了xxx作为用户名

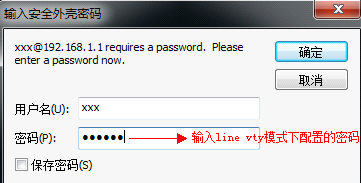

5)出现输入用户名和密码界面，输入远程登入密码

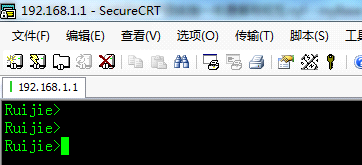

6)确认后进入用户模式，即Ruijie>模式



7)在Ruijie>模式下输入enable后，提示输入特权密码，输入正确的密码后回车，进入特权模式



需求二：SSH时使用用户名及密码登入交换机

Ruijie(config)#line vty 0 4                                           ------>进入SSH密码配置模式，0 4表示允许共5个用户同时SSH登入到交换机

Ruijie(config-line)#login local                                      ------>启用SSH时使用本地用户和密码功能

Ruijie(config-line)#exit                                                ------>回到全局配置模式

Ruijie(config)#username admin password ruijie           ------>配置远程登入的用户名为admin，密码为ruijie

Ruijie(config)#enable password ruijie                         ------>配置进入特权模式的密码为ruijie

Ruijie(config)#end                                                       ------>退出到特权模式

Ruijie#write                                                                 ------>确认配置正确，保存配置

注意事项：如果要限制用户使用telnet登录，只能使用SSH登录，则需要调整配置，默认情况下telnet和SSH均可登录。

注：如果要禁止所有人通过远程的方式来登录交换机，则输入以下命令：

Ruijie(config-line)#transport input none
