锐捷彩光产品安装流程

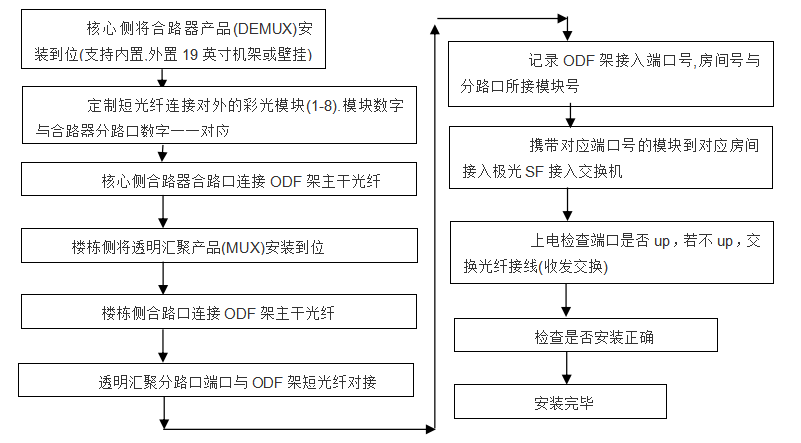

1、彩光产品安装流程:
2、安装参考资料
布线安装说明
合路器与透明汇聚产品_硬件安装手册
极简以太全光2.1方案安装视频
下载地址:
1、最新手册请到锐捷官网-服务与支持板块http://www.ruijie.com.cn/service.aspx下载,或联系服务热线4008-111-000。
2、内部工程师可登陆版本管理系统查询这个产品所支持的最新版本的配套文档:http://rtrcn.ruijie.com.cn/login.asp
3、安装注意事项

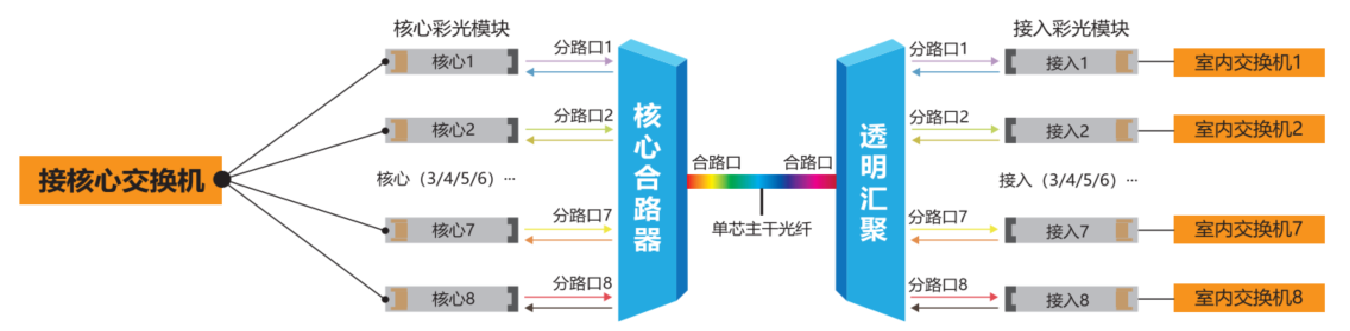

3.1、原理示意图与接线原则
原理示意为合路器与透明汇聚一组(最小单元)为示意:
接线原则 1:同一主干光纤互联的核心合路器与楼栋透明汇聚最大支持 8 个端口。
接线原则 2:核心合路器、楼栋透明汇聚分路口编号与彩光模块编号需保持一致。(1号模块对应1号分路口)
接线原则 3:同一主干光纤互联的核心合路器、楼栋透明汇聚使用的端口编号及数量需一致。(合路器分路1对应透明汇聚分路1)
示例:当使用核心 1 彩光模块接入核心交换机时,室内交换机需使用接入 1 彩光模块端口才能正常 link up(正常工作)
3.2、其他注意事项
1.链路光衰对安装部署效率有较大影响,使用千兆彩光模块时,整体链路光衰不超过20dB;使用万兆彩光模块时,整体链路光衰不超过12dB。
2.原则上不同合路口下相同编号的分路口是可以通用的,在实际部署中建议按顺序使用,避免混乱。
3.核心合路器只能与核心模块配合使用,透明汇聚只能与接入模块配合使用,不能混用。
4.合路口使用单芯光纤连接,分路口使用双芯光纤连接,如果现场ODF架使用其他类型接口,需要提前准备转接线。

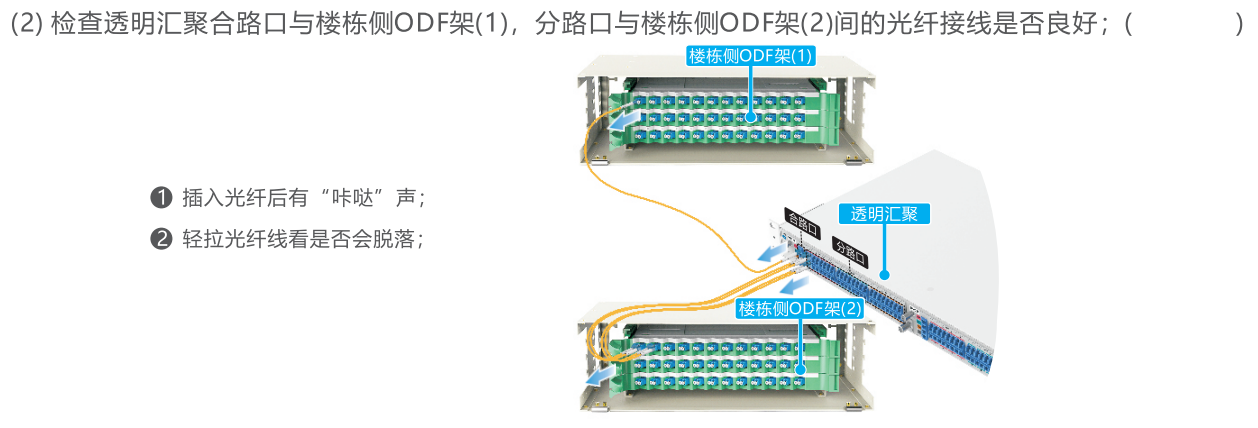

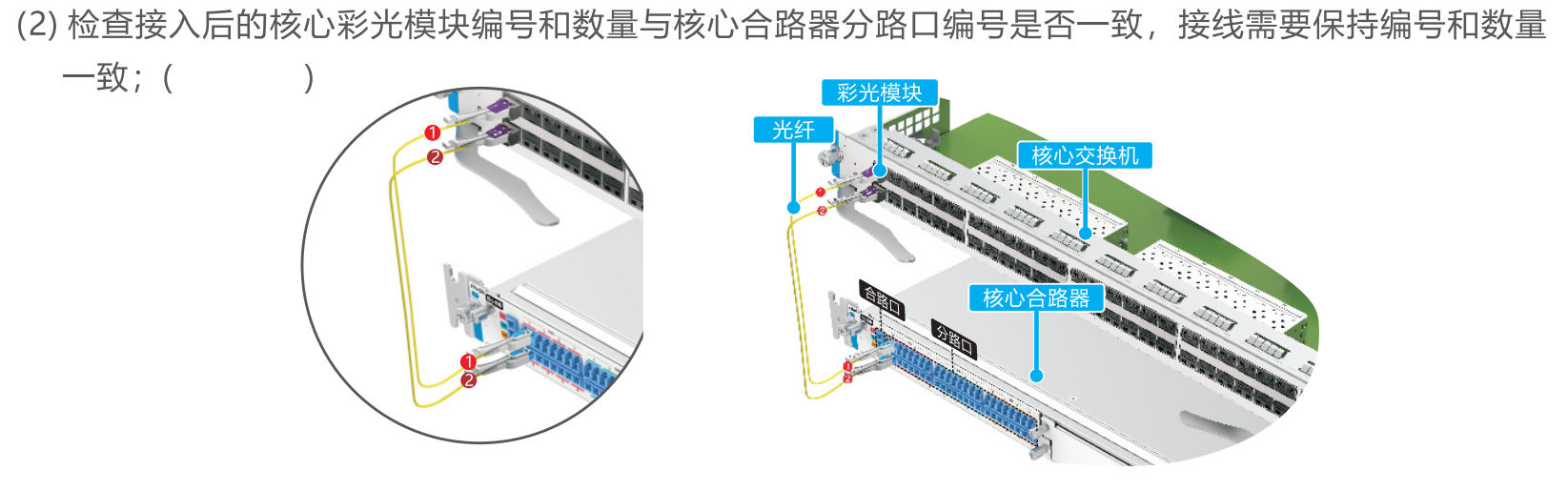

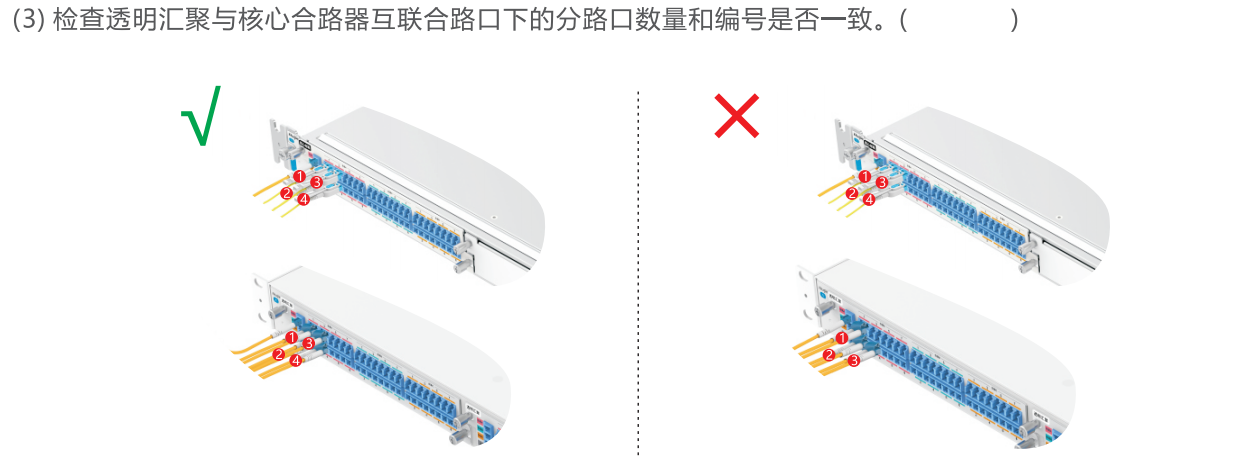

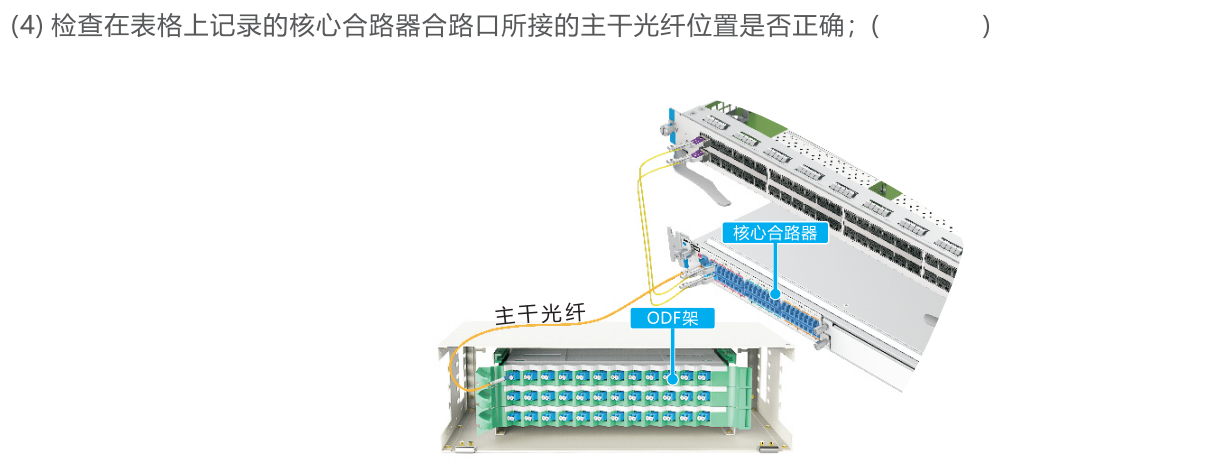

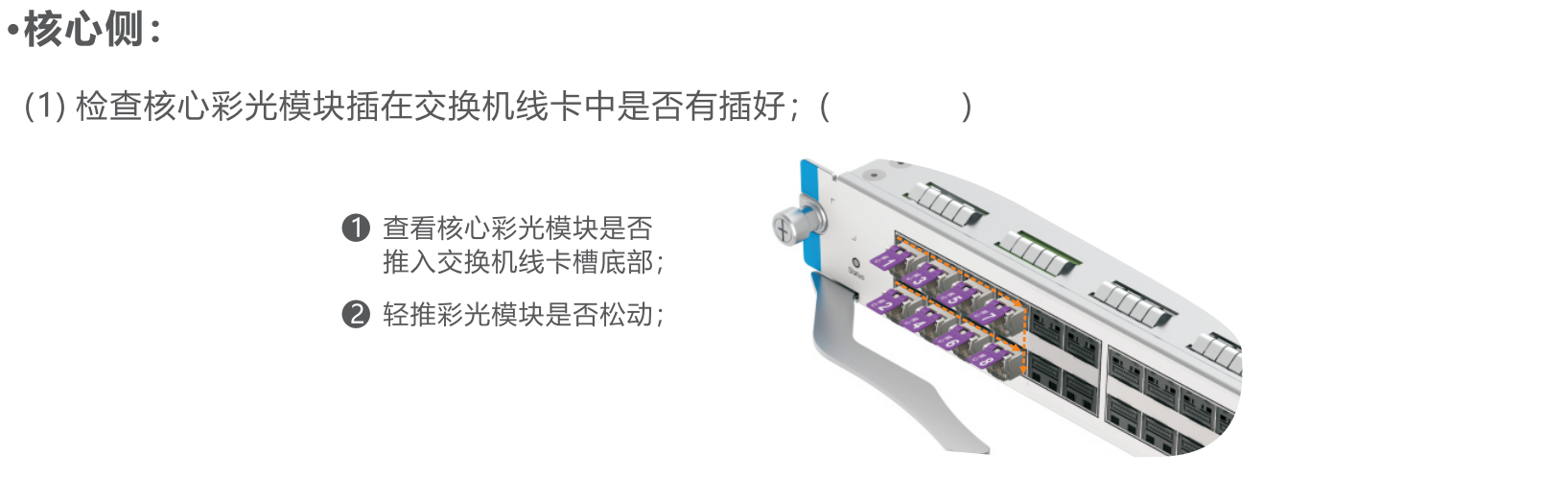

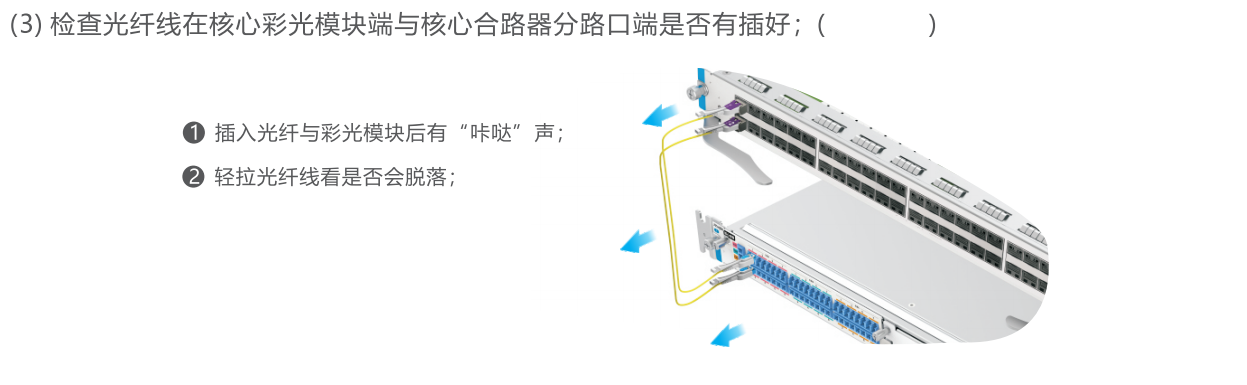

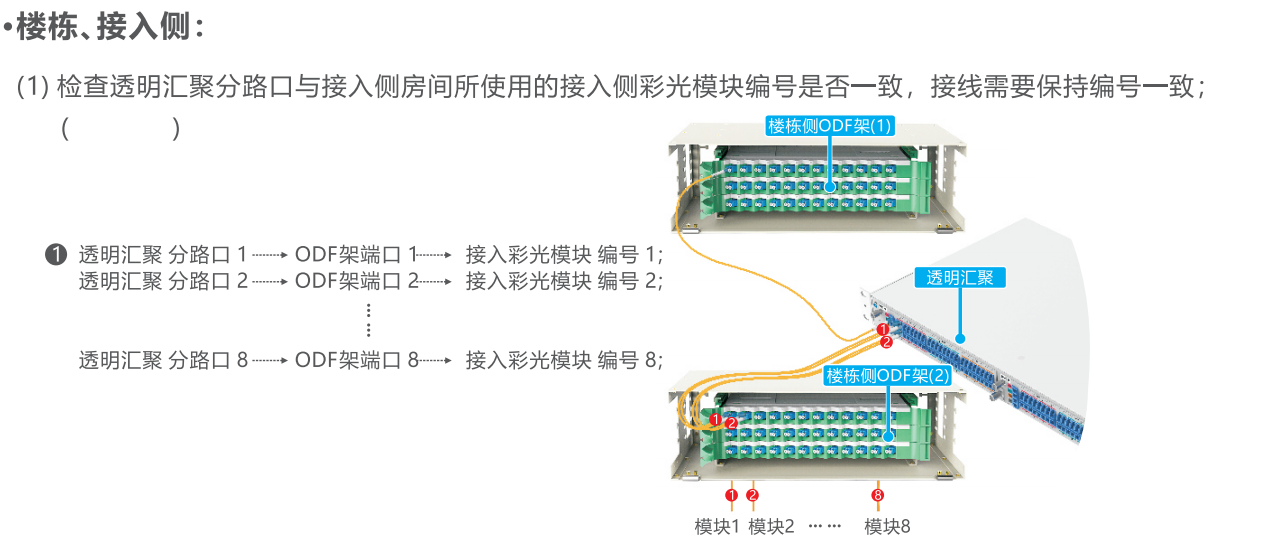

4、安装后检查
