锐捷RG-S7805C 引擎无法识别
一、故障现象描述
客户购买了两块次新的引擎,机框为新购买,两块引擎插上去后有一块无法识别

二、故障排查分析
-
show verison查看M2引擎显示none

-
查看电源可用功率,足够

-
尝试拔插识别不到的引擎卡,依旧不识别
-
底层强制升级版本,升级后M2引擎卡还是无法识别
-
替换测试:交叉替换引擎卡槽看故障是跟着引擎走还是槽位走:发现只有先插入的引擎卡可以识别,后插入的引擎卡无法识别,两种引擎卡均存在该问题
-
继续替换测试:发现两张引擎单独插在机框上都可以正常识别,此时可以定界问题为主从引擎选举异常导致一张引擎无法识别
-
升级研发后,研发侧反馈可以通过读取FPGA寄存器看看设备主从选举状态,发现两张引擎都插上的情况下,主引擎无法获取备引擎的状态,即以下命令输出前三位为fc ff fc,而正常两张引擎协商主备后fpga寄存器该信息为fc fd fc,因此判断主备引擎硬件或机框硬件存在异常,导致fpga寄存器信息无法读取成功。
debug su
execute diagnose hardware ps & sh
dfd_debug cpld read 0x70 8

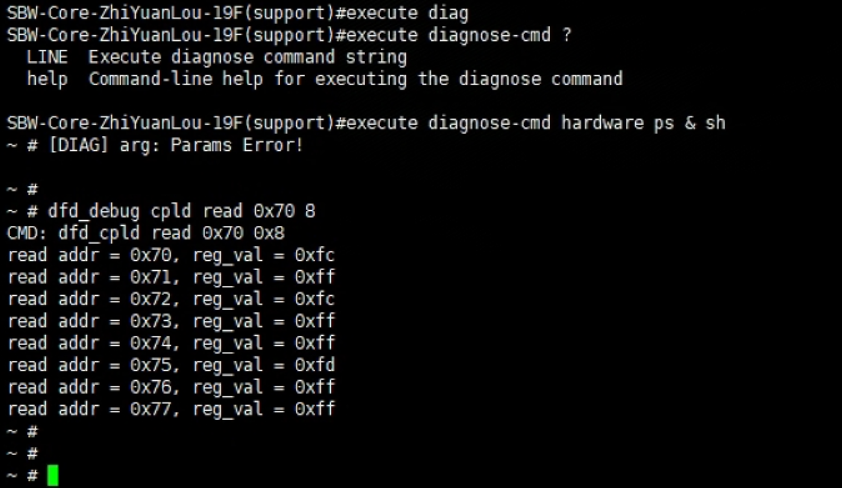

客户现场的设备读取:
内部主备引擎正常时读取:

三、故障根因说明
主备引擎硬件或机框硬件存在异常,导致fpga寄存器无法读取主备机信息,从而在两张引擎的情况下无法协商主备,导致一块引擎无法识别。
四、故障解决方案
设备硬件故障,客户返修设备。
