【转载】VLAN trunk实验

模拟器:Cisco Packet Tracer

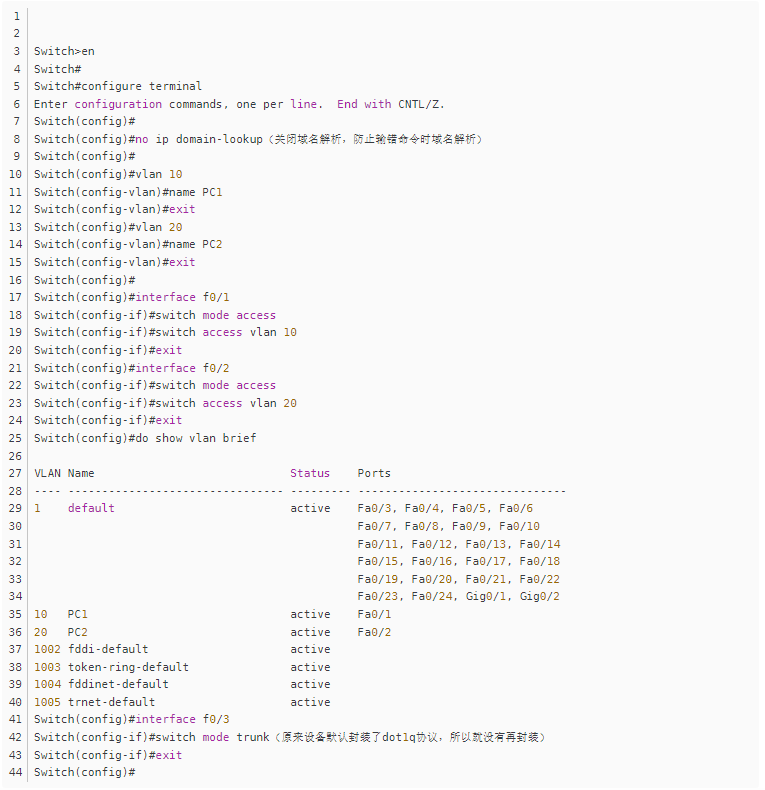

 SW1配置:

注:

Switch(config)#no ip domain-lookup(关闭域名解析,防止输错命令时域名解析)

Switch(config-if)#switch mode trunk(原来设备默认封装了dot1q协议,所以就没有再封装)

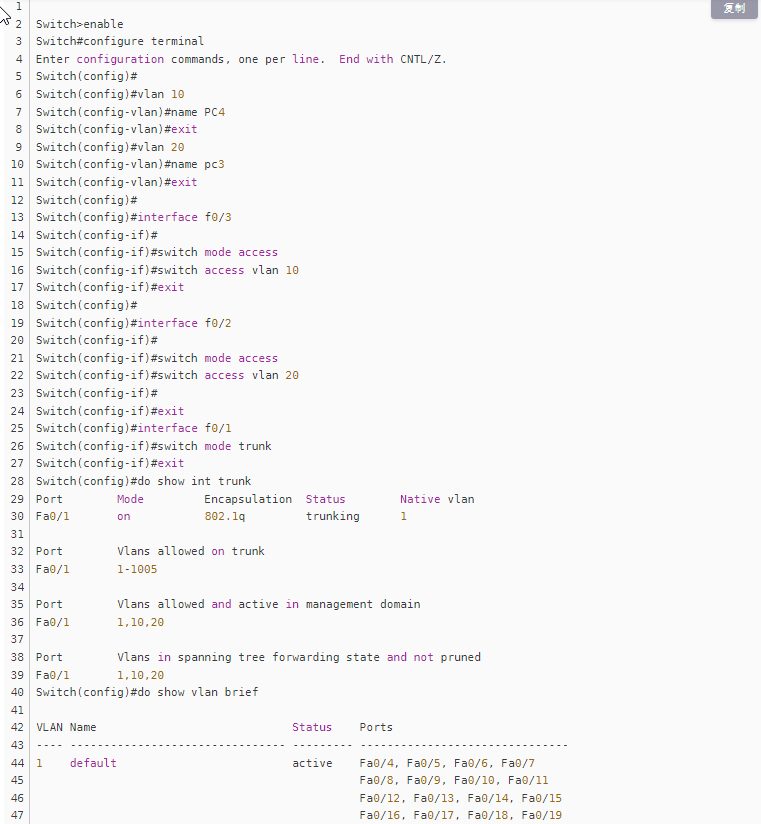

SW2配置:

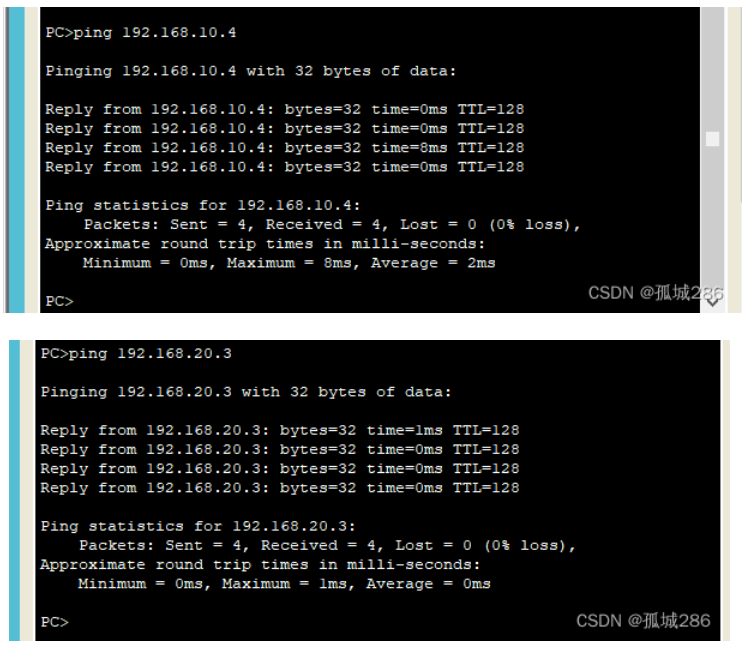

实现各个VLAN之间PC的互通:
