【转载】网络虚拟化—如何理解Overlay和Underlay？

overlay实现：

隧道技术（利用报文的封装与解封装，建立点到点之间的虚拟通信）
常见隧道技术：ipsec、mpls、gre、l2tp、VxLAN、SSL、PPPoE（广播链路上的隧道技术）

Overlay和Underlay特点：

Overlay：私有，隔离；Overlay协议只有特定的设备运行；针对特定用户
Underlay：共有，共享；Underlay协议所有设备都会运行；用户公用，不针对

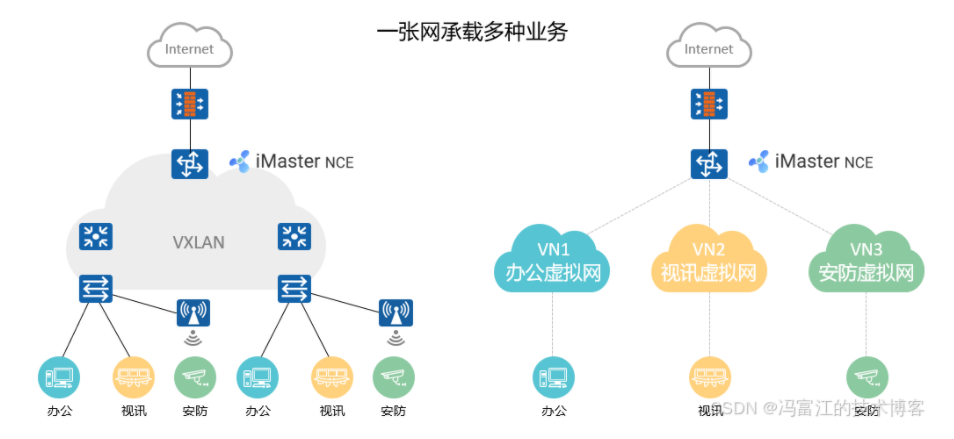

通过一张underlay的网络构建出多张overlay的网络，实现一网多用

Overlay和Underlay典型场景及路由协议：

专线MPLS VPN：underlay协议（OSPF、ISIS、MPLS LDP）、Overlay协议（MP-BGP）
VPN：underlay协议（公网）、Overlay协议（IPsec、L2TP、SSL、GRE）
VxLAN：underlay协议（OSPF、BGP）、Overlay协议（VxLAN、EVPN）

常见应用场景中的Overlay名称：

MPLS和VPN中：企业私网
VxLAN EVPN：租户

Overlay类型：

主机Overlay：服务器主机建立隧道
网络Overlay：网络设备建立隧道
混合Overlay：网络+主机混合

Overlay和Underlay常见组网：

VPN：

VxLAN：

VxLAN EVPN中Overlay的隔离：

转发层：VxLAN ID（VNI）
控制层：VRF

————————————————
