在FC中使用模板部署VM时VM获取IP失败的解决方法

问题描述

在FC中模板部署多个VM时,VM获取IP失败,如下图所示无IP:

处理过程

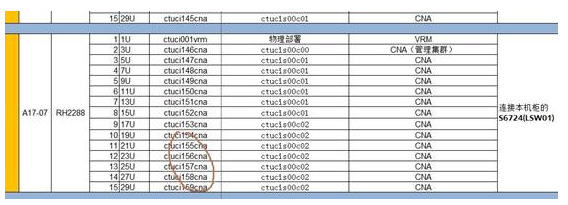

1、  对抓取IP 失败的虚拟机进行分析:虚拟机分布在不同的CNA节点上,但是查看LLD发现他们处于一个机柜内,(此机柜是两个集群所在的机柜)红色标记是几个抓取IP失败的虚拟机所在节点

2、  选取一个节点进行测试(当时选择ctuci158cna)VNC登录此节点上的虚拟机 进入CMD

执行Ping 10.169.144.1(此子网的网关不通),ping10.169.133.240(DHCP服务器)也不通,尝试关闭VM的网卡并重启,删除网卡并添加,均不能获得IP。将IP设置为静态IP依然不能与网关和DHCP服务器联通

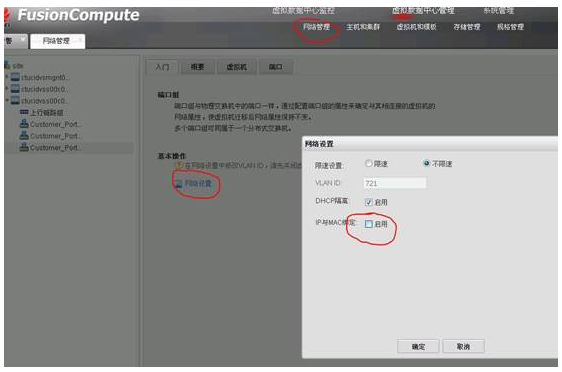

3、  登录FC解除IP与MAC绑定后再次ping网关和DHCP服务器均可以ping通,在此推测MAC地址与IP的绑定是网络不通的原因

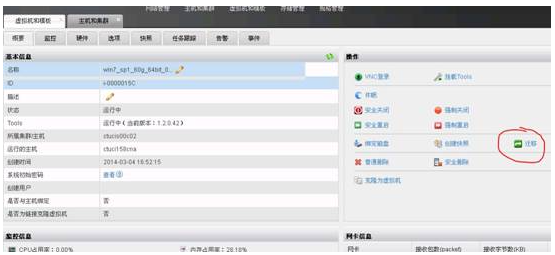

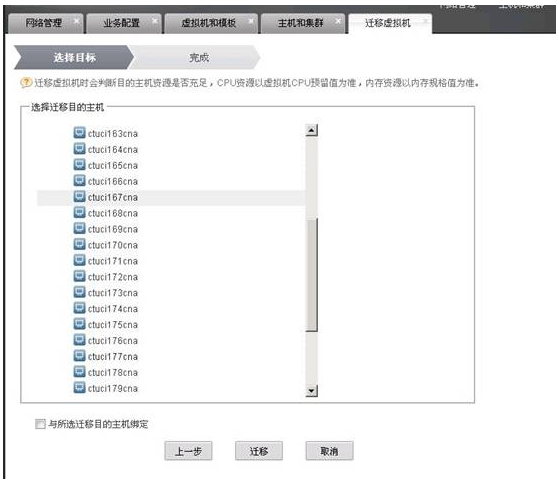

4、  将ctuci158cna节点上的虚拟机迁移到可以获得IP的节点上,迁移后重启网络服务可以获得IP,由此怀疑网络配置导致不通

5、  登陆A17-07机柜的业务交换机S6724查看CNA业务端口配置,配置是正确无误的;查看上行业务端口,两个集群的数据都要通过本交换机进行交换,需要配置两个集群的VLAN,上行端口只配置了1集群的VLAN,没有配置2集群的VLAN,以致该机柜的CNA节点的端口组绑定VLAN 720-723的虚拟机无法抓取到动态IP

根因

由于机柜内是两个VLAN的服务器混合上架,接入交换机VLAN配置存在问题,少配了1个VLAN。

解决方案

1、通过IPOP工具进入交换机修改交换机配置:
2、在终端页面输入以下命令

 #interface XG0/1/2(上行端口)

#port trunk allow-vlan 720 to 723 (允许VLAN通过)

 配置前输出信息:

#

interface XGigabitEthernet0/0/20

description TO_1A-08-09:5U_S9306(A)_10.156.173.4_XG1/0/2

port link-type trunk

undo port trunk allow-pass vlan 1

port trunk allow-pass vlan 200 300 to 301 420 to 421 710 to 712 998

stp disable

#

2)   配置后输出信息:
