OSPF常见的4种网络类型

广播类型（Broadcast 或 MA）

P2P

NBMA

P2MP

OSPF报文发送形式

对于不同OSPF网络类型的组网

OSPF报头信息

实际抓包分析

OSPF常见的4种网络类型

OSPF应用于不同网络类型下时的报文交互、工作机制都会有所不同。

以下四种网络类型中，我们常见且常用的网络类型就是广播类型。

广播类型（Broadcast 或 MA）
广播类型网络（Broadcast/MA）

• 默认链路协议为Ethernet、FDDI，该链路的OSPF网络类型为广播类型。
• Hello、LSU、LSACK通过组播发送，DD与LSR通过单播发送。
• 默认Hello10秒，Dead40秒。

P2P
点对点网络（Point-to-Point）

• 默认链路为串口类型PPP、HDLC时，该链路的OSPF网络类型为P2P类型。
• 所有发送的OSPF报文（Hello，DD，LSR，LSU，LSACK）都通过组播
• 默认Hello10秒，Dead40秒。

NBMA
非广播-多路访问网络（Non-Broadcast Multiple Access，NBMA）

• 当OSPF链路工作于帧中继ATM、FR时，其OSPF链路的网络类型为NBMA。
• 所有OSPF报文通过单播发送
• 默认Hello30秒，Dead120秒

P2MP
点对多点网络（P2MP——point 2 multiple point）

• 点到多点，没有任何链路层协议被认为是P2MP的，管理员手动配置。
• Hello报文通过组播发送，其它通过单播。
• 默认Hello30秒，Dead120秒。

OSPF报文发送形式

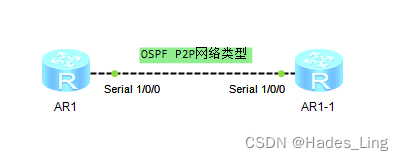

@点到点P2P类型：当链路层协议是PPP、HDLC时，缺省情况下，OSPF认为网络类型是P2P。

在该类型的网络中，以组播形式(224.0.0.5）发送协议报文(Hello报文、DD报文、LSR报文、LSU报文、LSAck报文)。

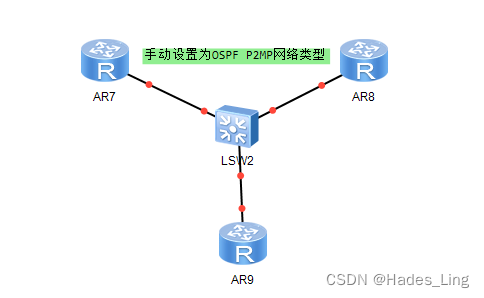

@点到多点P2MP类型： 没有一种链路层协议会被缺省的认为是Point-to-Multipoint类型。点到多点必须是由其他的网络类型强制更改的。

常用做法是将非全连通的NBMA改为点到多点的网络。在该类型的网络中以组播形式(224.0.0.5)发送Hello报文，以单播形式发送其他协议报文(DD报文、LSR报文、LSU报文、LSAck报文)。

@NBMA类型：当链路层协议是ATM,FR,X.25时，缺省情况下，OSPF认为网络类型是NBMA。

在该类型的网络中，以单播形式发送协议报文(Hello报文、DD报文、LSR报文、LSU报文、LSAck报文)，单播需要明确目的IP，故需要手动配置邻居。

@广播类型：当链路层协议是Ethernet、FDDI时，缺省情况下，OSPF认为网络类型是Broadcast。

在该类型的网络中，通常以组播形式发送Hello报文、LSU报文和LSAck报文。其中，224.0.0.5的组播地址为OSPF路由器的预留IP组播地址; 224.0.0.6的组播地址为OSPF DR的预留IP组播地址。以单播形式发送DD报文和LSR报文。

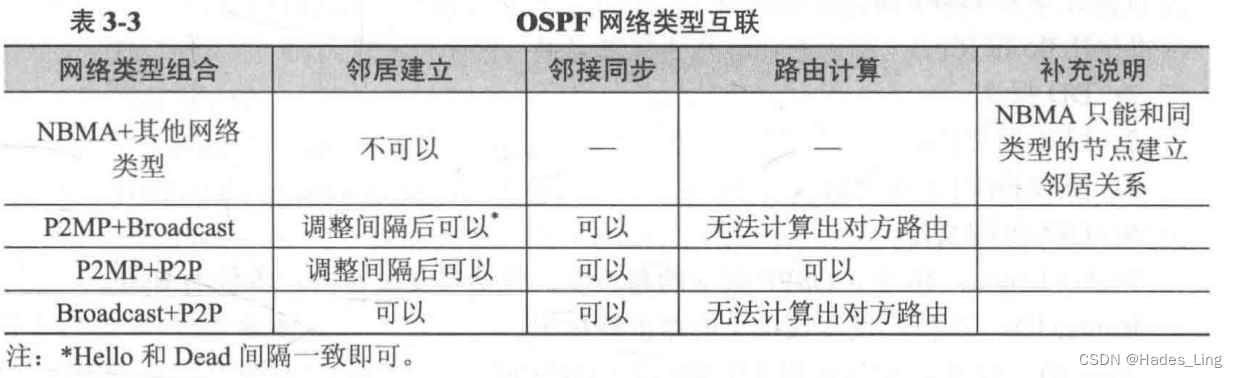

对于不同OSPF网络类型的组网

OSPF报头信息
OSPF用IP报文直接封装协议报文，协议号为89。

OSPF分为5种报文：Hello报文、DD报文、LSR报文、LSU报文和LSAck报文。

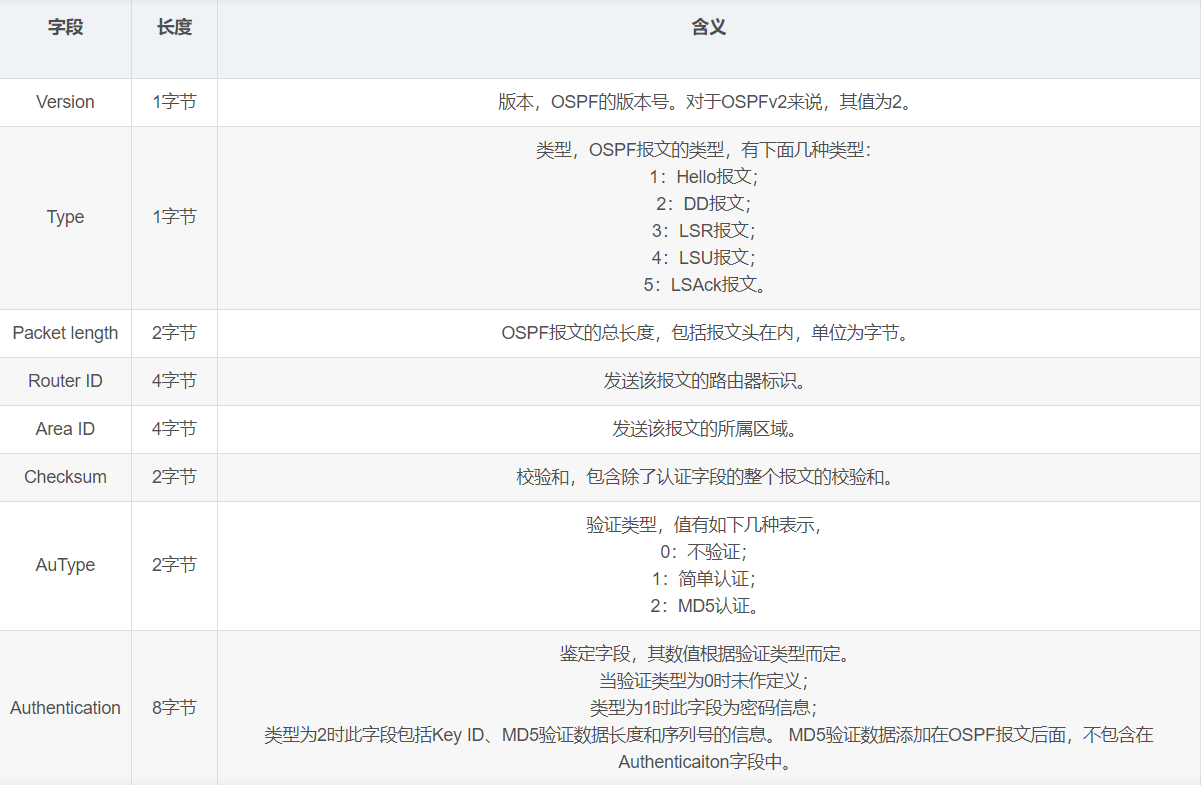

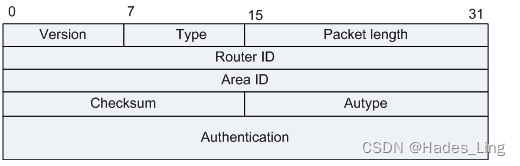

OSPF这五种报文具有相同的报文头格式，OSPF报头长度为24字节。

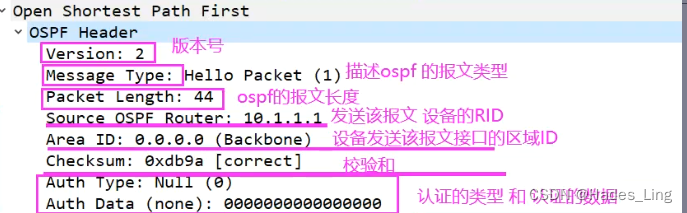

实际抓包分析

————————————————
