交换机的简单配置及使用

介绍：
交换机是计算机网络中重要的网络设备之一，它用于连接多台计算机和其他网络设备，实现数据的转发和交换。

一、交换机的基本概念
1.1 交换机的作用
交换机是用于构建局域网的核心设备，它可以根据MAC地址将数据包转发到目标设备，提高网络的传输效率。
1.2 交换机的工作原理

交换机通过学习和建立MAC地址表来实现数据的转发。当交换机接收到一个数据包时，它会查看数据包中的源MAC地址，并将该地址与接收到数据包的接口绑定。当交换机需要将数据包发送到目标设备时，它会查找目标MAC地址对应的接口，并将数据包转发到该接口。

二，交换机命令模式

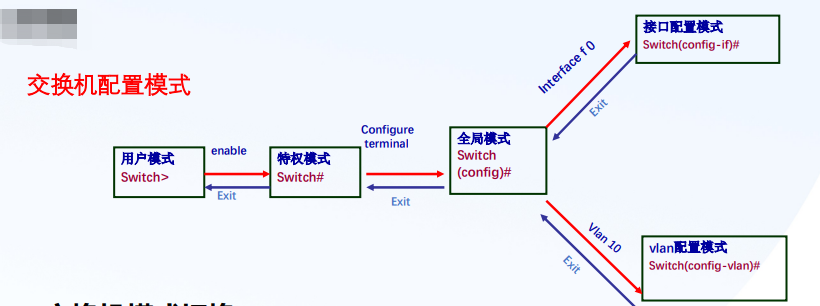

2.1 交换机命令模式相互关系

*

2.2 交换机模式切换
Switch>enable //切换到特权模式
Switch#config terminal //切换到全局配置模式
Switch(config)#interface f0/1 //进入接口f0/1
Switch(config-if)#no shutdown //激活接口f0/1

推出上一级模式：exit / ctrl+c/z

2.3 交换机为用户提供最常见的方法

（1）命令简写
支持缩写命令，即在输入命令和关键字时，只要输入的命令所包含的字符长到足
以与其他命令区别就足够了。例如：
enable命令可以写成ena
（2）使用命令的no和default选项
使用no选项，禁止某个特性或功能，或者执行与命令本身相反的操作。
（3）命令补全
如果在键入命令的部分字符后按Tab键，系统会自动显示出该命令的剩余字符。

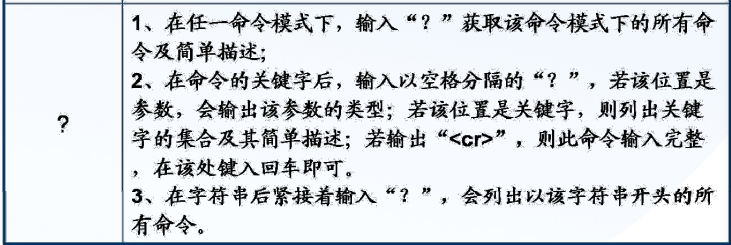

（4）命令查询
在输入命令的部分字符串后键入“？”，显示与之匹配和所有命令。
三、交换机的配置方法
3.1 配置主机名
在交换机上配置主机名可以方便管理员对设备进行识别和管理。可以使用以下命令进行配置：

Switch(config)# hostname Switch1
3.2 配置管理接口IP地址
为了能够通过网络远程管理交换机，需要为管理接口配置IP地址。可以使用以下命令进行配置：

Switch(config)# interface vlan 1
Switch(config-if)# ip address 192.168.0.1 255.255.255.0
Switch(config-if)# no shutdown

3.3 配置SSH和Telnet远程访问

为了实现安全的远程管理，可以配置SSH和Telnet服务。可以使用以下命令进行配置：

Switch(config)# ip domain-name example.com
Switch(config)# crypto key generate rsa
Switch(config)# line vty 0 4
Switch(config-line)# transport input ssh telnet
Switch(config-line)# login local
Switch(config-line)# exit
Switch(config)# username admin privilege 15 secret password

3.4 配置静态路由

静态路由可以手动配置，用于指定数据包的转发路径。可以使用以下命令进行配置：

Switch(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.1

3.5 配置VLAN和接口

VLAN（虚拟局域网）可以将一个物理网络划分为多个逻辑网络，提高网络的灵活性和安全性。可以使用以下命令进行配置：

Switch(config)# vlan 10
Switch(config-vlan)# name Sales
Switch(config-vlan)# exit
Switch(config)# interface gigabitethernet 1/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# exit

四，简单的入门示例

给交换机的某一个口子设置一个vlan，要求：
将交换机的1口设置成vlan10口子

• 第一步：进入全局模式
  • 先需要由普通用户模式进入特权模式：enable
  • 在有特权模式进入全景模式：configure terminal

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#

• 第二部创建VLAN 10后退出

• Switch(config)#vlan 10
  Switch(config-vlan)#
  Switch#

• 第三步：进入接口模式
• Switch(config)#interface f 0/1
• 第四步：配置交换机为VLAN 10

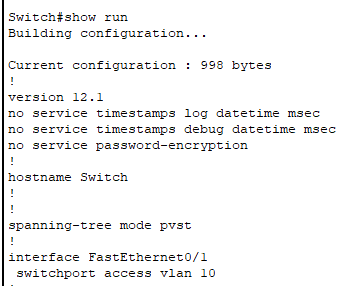

• 第五步：特权模式下查看

使用工具：sk模拟器（内有汉化版配置文件）
获取连接：链接：https://pan.baidu.com/s/1eK3eOwq40ELsTJeCrK9vZQ?pwd=j2u0
提取码：j2u0
————————————————
