【转载】HCIA 实验——VLAN间通信

VlAN和VLAN间通信

1、实验拓扑

2、实验要求

3、配置思路及验证结果

3.1 创建 VLAN 并划分对应接口
3.2 配置 VLANIF 接口
3.3 配置 OSPF
3.4 验证实验结果


1、实验拓扑

2、实验要求

1、如图所示,配置设备名称和IP地址
2、sw1与sw2之间使用trunk链路,连接pc使用access链路,且trunk上仅允许必要的vlan通过。
3、PC1和PC3属于vlan10,PC2和PC4属于vlan20
4、vlan10的网络号为192.168.10.0/24,vlan20的网络号为192.168.20.0/24
5、vlan10的网关在sw1上,地址为192.168.10.254/24;vlan20的网关在sw2上,地址为192.168.20.254/24
6、sw1与sw2上另有vlan12,并分别建立vlanif12,用于互联通信。地址如下:
sw1:192.168.12.1/24
sw2:192.168.12.2/24
7、在sw1与sw2上运行OSPF,满足以下需求:
a) ospf进程号为1,sw1的rid为1.1.1.1,sw2的rid为2.2.2.2
b) 所有接口都属于区域0,并使用实际配置掩码的反掩码宣告。
c) PC1-4可以互相通信

3、配置思路及验证结果

3.1 创建 VLAN 并划分对应接口

SW1

[Huawei] sysname SW1
[SW1] vlan batch 10 20 12
[SW1] interface g0/0/2
[SW1-GigabitEthernet0/0/2] port link-type access
[SW1-GigabitEthernet0/0/2] port default vlan 10
[SW1-GigabitEthernet0/0/2] interface g0/0/3
[SW1-GigabitEthernet0/0/3] port link-type access
[SW1-GigabitEthernet0/0/3] port default vlan 20
[SW1-GigabitEthernet0/0/3] interface g0/0/1
[SW1-GigabitEthernet0/0/1] port link-type trunk
[SW1-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 20 12

SW2

[Huawei] sysname SW2
[SW2] vlan batch 10 20 12
[SW2] interface g0/0/2
[SW2-GigabitEthernet0/0/2] port link-type access
[SW2-GigabitEthernet0/0/2] port default vlan 10
[SW2-GigabitEthernet0/0/2] interface g0/0/3
[SW2-GigabitEthernet0/0/3] port link-type access
[SW2-GigabitEthernet0/0/3] port default vlan 20
[SW2-GigabitEthernet0/0/3] interface g0/0/1
[SW2-GigabitEthernet0/0/1] port link-type trunk
[SW2-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 20 12

3.2 配置 VLANIF 接口

SW1

[SW1] interface vlanif 10
[SW1-Vlanif10] ip address 192.168.10.254 24
[SW1-Vlanif10] interface vlanif12
[SW1-Vlanif12] ip add 192.168.12.1 24

SW2

[SW2] interface vlanif20
[SW2-Vlanif20] ip address 192.168.20.254 24
[SW2-Vlanif20] interface vlanif12
[SW2-Vlanif12] ip add 192.168.12.2 24

3.3 配置 OSPF

SW1

[SW1] ospf 1 router-id 1.1.1.1
[SW1-ospf-1] area 0
[SW1-ospf-1-area-0.0.0.0] network 192.168.12.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0] network 192.168.10.0 0.0.0.255

SW2

[SW2] ospf 1 router-id 2.2.2.2
[SW2-ospf-1] area 0
[SW2-ospf-1-area-0.0.0.0] network 192.168.12.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0] network 192.168.20.0 0.0.0.255

3.4 验证实验结果

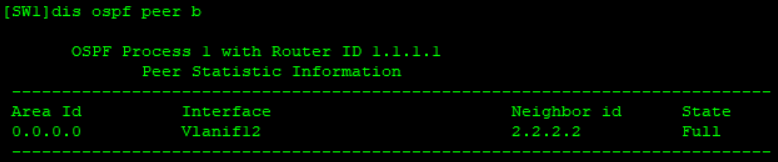

a) SW1 与 SW2 能够建立 OSPF 邻居

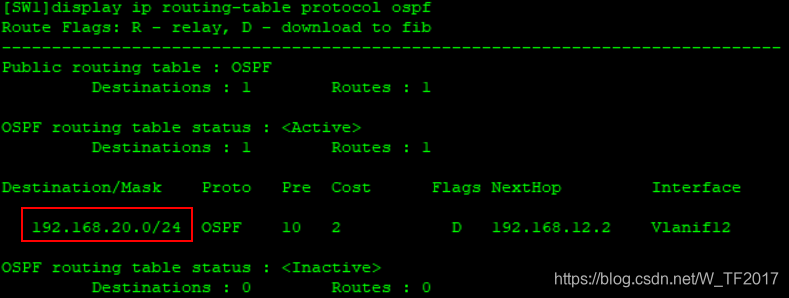

b) 路由可以正常学习

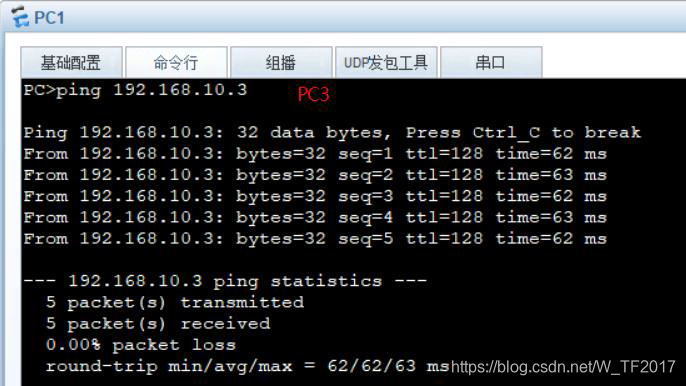

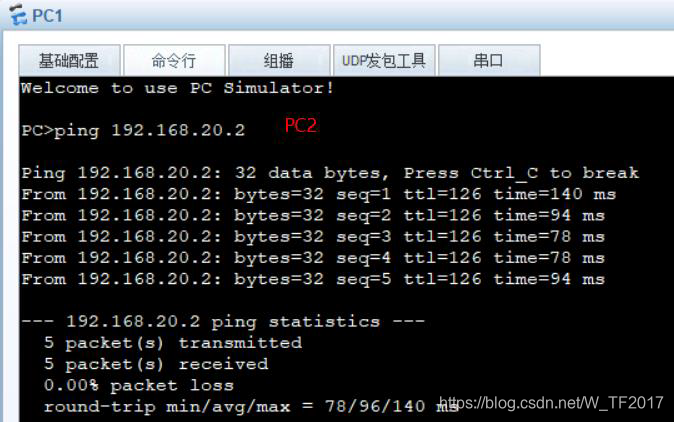

c) 联通性测试


————————————————
