【转载】HCIP 实验——BGP基础

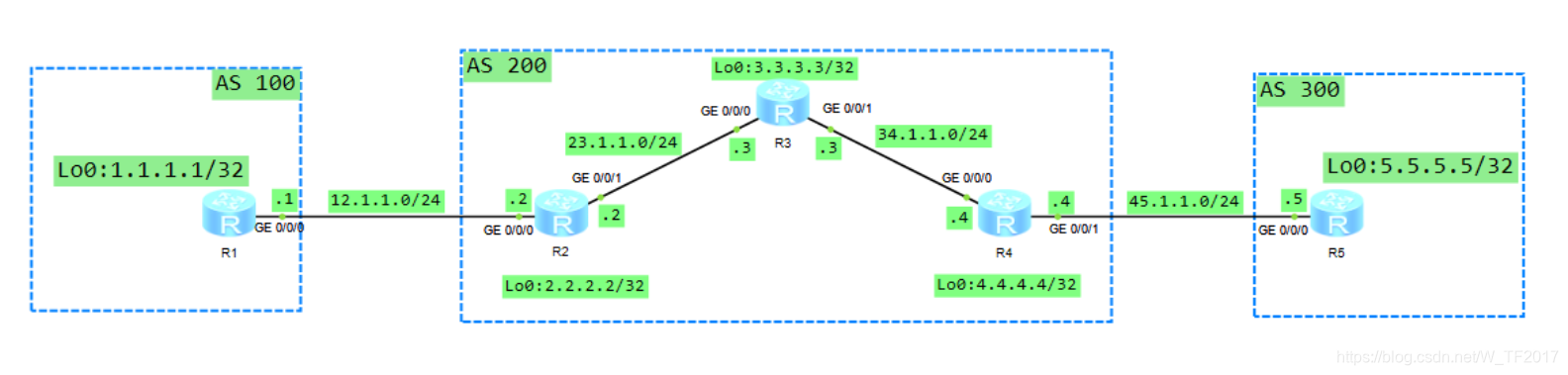

一、实验拓扑

二、实验需求及解法

本实验模拟 ISP 网络拓扑，运行 BGP。
如图所示配置各设备 IP 地址，完成以下需求：

1.R1 属于 AS100，R2/3/4 属于 AS200，R5 属于 AS300
2.AS200 内运行 OSPF，进程号为 1。
2.1 手动指定 Loopback0 的 IP 为 RID。
2.2 全部属于区域 0
2.3 network 命令全部使用通配符 0.0.0.0
2.4 R2/4 上不宣告与其他 AS 互联的接口。

R2：
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 23.1.1.2 0.0.0.0

#
R3：
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 23.1.1.3 0.0.0.0
network 34.1.1.3 0.0.0.0

#
R4:
ospf 1 router-id 4.4.4.4
area 0.0.0.0
network 4.4.4.4 0.0.0.0
network 34.1.1.4 0.0.0.0

3.建立 IBGP 邻居
3.1 R2 与 R4 使用环回口 Loopback0 建立 IBGP 邻居关系3.2 为保证 BGP 路由可达，修改下一跳为本地。

R2:
bgp 200
peer 4.4.4.4 as-number 200
peer 4.4.4.4 connect-interface LoopBack0
peer 4.4.4.4 next-hop-local

#
R4: bgp 200
peer 2.2.2.2 as-number 200
peer 2.2.2.2 connect-interface LoopBack0
peer 2.2.2.2 next-hop-local

4.建立 EBGP 邻居
4.1 R1 与 R2 使用直连物理接口建立 EBGP 邻居关系
4.2 R4/5 新建环回口：
R4 使用 Loopback1:10.4.4.4/32
R5 使用 Loopback1:10.5.5.5/32
4.3 R4/5 分别配置 32 位静态路由，使得双方的环回口 Loopback1 可达。 4.4 R4 与 R5 使用环回口建立 EBGP 邻居关系，并修改 EBGP 跳数为 2.

R1：
bgp 100
peer 12.1.1.2 as-number 200

#
R2:
bgp 200
peer 12.1.1.1 as-number 100

#
R4:
Int lo1
Ip add 10.4.4.4 32
ip route-static 10.5.5.5 32 45.1.1.5
bgp 200
peer 10.5.5.5 as-number 300
peer 10.5.5.5 ebgp-max-hop 2
peer 10.5.5.5 connect-interface LoopBack1

#
R5:
Int lo1
Ip add 5.5.5.5 32
ip route-static 10.4.4.4 32 45.1.1.4
bgp 300
peer 10.4.4.4 as-number 200
peer 10.4.4.4 ebgp-max-hop 2
peer 10.4.4.4 connect-interface LoopBack1

5.BGP 发布路由
5.1 在 R1 上使用 network 命令发布 1.1.1.1/32

bgp 100
network 1.1.1.1 255.255.255.255

5.2 在 R5 上使用 network 命令发布 5.5.5.5/32

bgp 300
network 5.5.5.5 255.255.255.255

5.3 确认 R1/2/4/5 都有 1.1.1.1/32 和 5.5.5.5/32 的路由

这里只查看R2上路由明细，其余设备自行确认，不再截图。

6.路由黑洞
由于 R3 没有运行 BGP，导致无法收到 R1 和 R5 路由。
6.1 在 R2 将 BGP 引入 OSPF，确认 R3 获得 1.1.1.1/32 的路由。

ospf 1 router-id 2.2.2.2
import-route bgp

6.2 在 R4 将 BGP 引入 OSPF，确认 R3 获得 5.5.5.5/32 的路由。

ospf 1 router-id 4.4.4.4
import-route bgp

6.3 确认 1.1.1.1 和 5.5.5.5 可以互通。

R1 ping R5：通！！

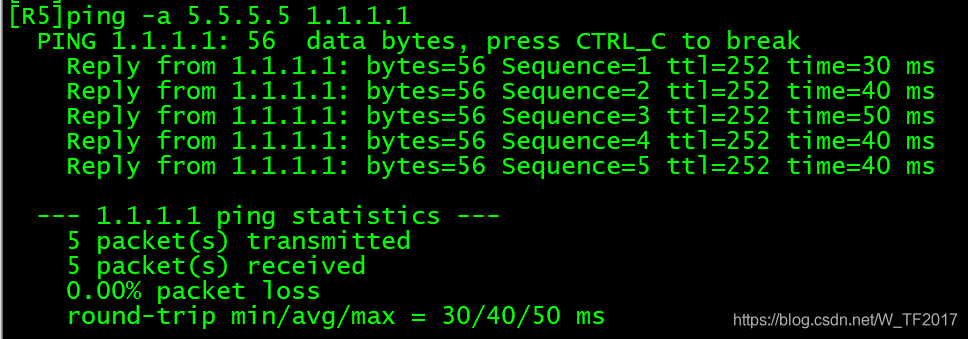

R5 ping R1：通！！

————————————————
