【转载】MSTP——多生成树（案列+配置）

目录

一、生成树分类：

二、MSTP详解：

三、 应用案例：

四：相关配置：

①第一步：在所有交换机启用MSTP配置，配置域名、修订号和实例与VLAN的映射关系

② 第二步、针对实例运行STP生成树；要求：

五、可以替代STP的协议：

一、生成树分类：

• PVSTP：每个vlan 运行一棵生成树，为思科私有技术。（思科交换机默认开启PVSTP）
• RSTP：所有vlan 运行一棵生成树，公有技术。 （华为交换机默认开启RSTP）（ PVSTP和 RSTP一般不能兼容。 ）
• MSTP：多个vlan运行一棵生成树（但不是全部，可以自己规划）
————————————————————————————————————————————————————————

二、MSTP详解：

• MSTP：多个vlan运行一棵生成树
• MSTP是从RSTP升级而来的，即RSTP里面快速收敛的机制MSTP都具备，所以MSTP生成树收敛时间也为 1~6s
————————————————————————————————————————————————————————

三、 应用案例：

交换网络采用双核心，核心SW1，核心SW2；拥有VLAN 100个，为了实现二层流量转发的负载均衡，需要在启用MSTP技术也就是说：

• ① 1-49 VLAN运行一个STP生成树，这个生成树的主根桥在SW1，备份根桥在SW2；
• ② 50-100 VLAN运行另外一个生成树，这个生成树的主根桥在SW2，备份根桥在SW1

一共只运行两棵生成树。

实现两个STP协议的互为主备关系，流量实现基于STP的负载均衡行为

————————————————————————————————————————————————————————

四：相关配置：

①第一步：在所有交换机启用MSTP配置，配置域名、修订号和实例与VLAN的映射关系

spanning-tree mode mst //启用MSTP配置
spanning-tree mst config //进入MSTP配置模式
name aaa //定义域名，域名要一致（当前所有交换机需要在相同的MSTP域里面）
revision 1 //修订号也要一致，STP每收敛一次，修订号+1
instence 1 vlan 100 ，200 //实例1里面包含VLAN 100和200
instence 2 vlan 300 , 400 //实例2里面包含VLAN300和400
（ instence 1 vlan 100-200 //实例1里面包含VLAN 100到200的所有Vlan）
exit

• 四台交换机实列的ID和vlan对应关系，修订号，域名都要一致
• MSTP里面实例0是个特殊实例，利用实例0和其他STP协议进行兼容，所以实列只能从1开始）

② 第二步、针对实例运行STP生成树；要求：

• SW1作为VLAN 100和 200的主根桥；SW2作为VLAN 100和 200的备份根桥
• SW2作为VLAN 300和 400的主根桥，SW1作为VLAN 300和 400的备份根桥

SW1配置：
spanning-tree mst 1 root primary
sapnning-tree mst 2 root secondary

SW2配置：
spanning-tree mst 2 root primary
sapnning-tree mst 1 root secondary

• 双机热备配置时，需要与HSRP或VRRP主备对应
• 配置双机热备时根据客户要求及各种生成树的特点选择生成树
————————————————————————————————————————————————————————

五、可以替代STP的协议：

• 1.1 思科：VSS、VPC
• 1.2 华为：CSS（华为框式堆叠）， istack（华为盒式交换机堆叠）
• 1.3 H3C：IRF2（提供的是横向虚拟化） IRF3（提供的是纵向虚拟化）
• 1.4 锐捷：VSU（提供横向虚拟化）

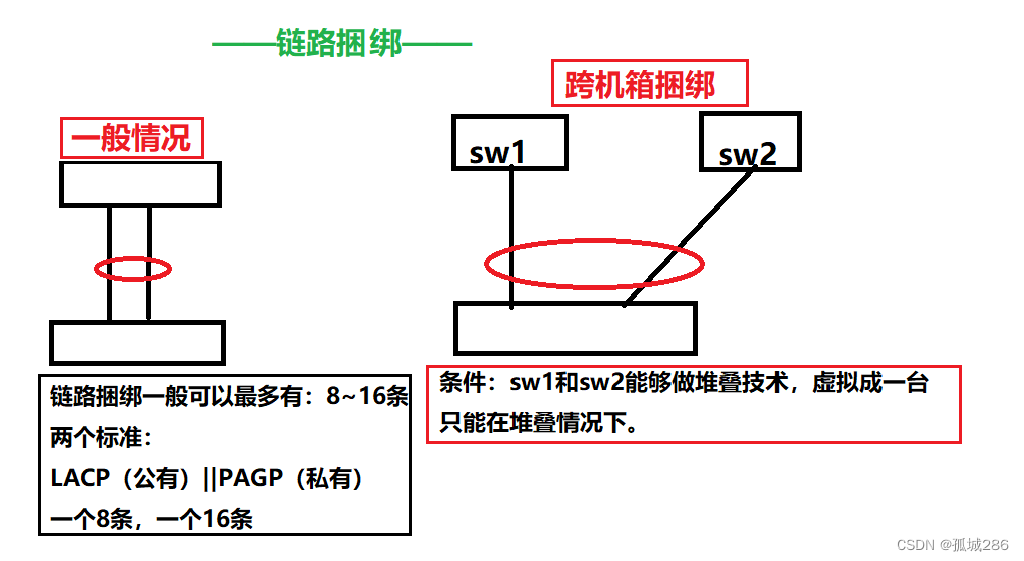

• 1.4 链路捆绑（消除二层环路）

————————————————
