一、ACL（知识讲解+简单案列应用）：

（1）知识详解：

ACL（访问控制列表）：实现一个流量的访问控制，匹配一个数据包（三层ACL）。

• 标准ACL：1-99；根据数据包的SIP匹配数据包
• 扩展ACL：100-199：根据数据包的源IP和目的IP、协议、TCP/UDP的源端口号，目的端口号匹配数据包
   思科中默认那些没有匹配的数据包都deny；华为相反（permit）。

执行动作：permit(允许；匹配） deny（拒绝；排除）【匹配的数据包执行动作】
从上往下来匹配策略

注：

1、写的时候上下两个策略流出一定空间，方便根据客户的需求修改和调整策略：

2、 严格条件放在上面，宽松的条件放下面（顺序很关键——ACL调用时按照顺序查找）

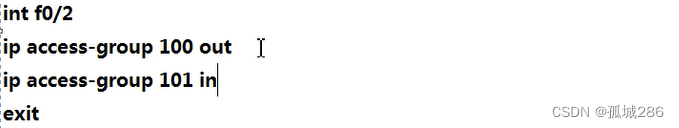

3、ACL在三层物理接口调用时，同一个方向，只能调用一个ACL

————————————————————————————————————————————————————————

（2）简单案列应用：

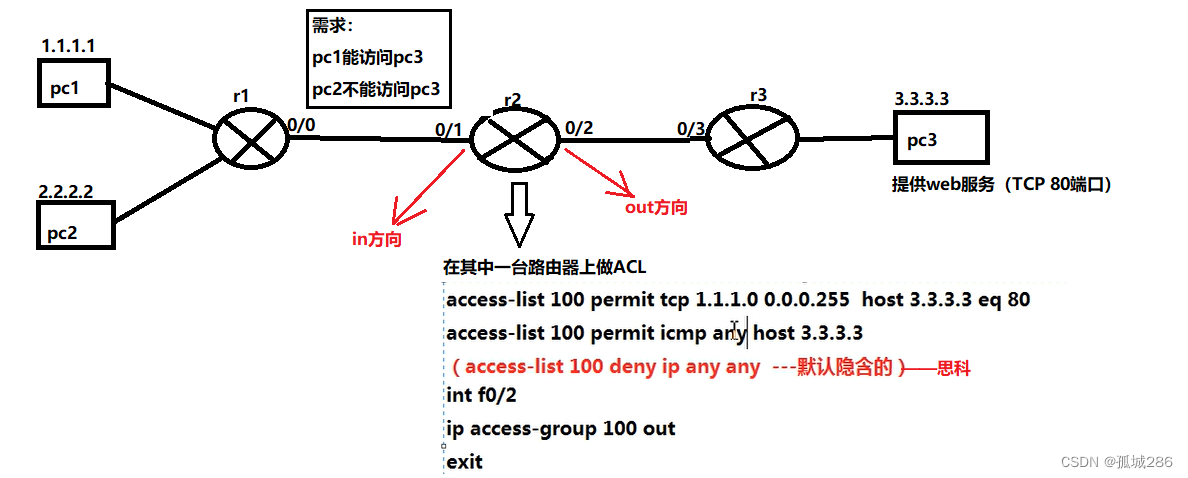

物理接口应用：

物理接口应用：

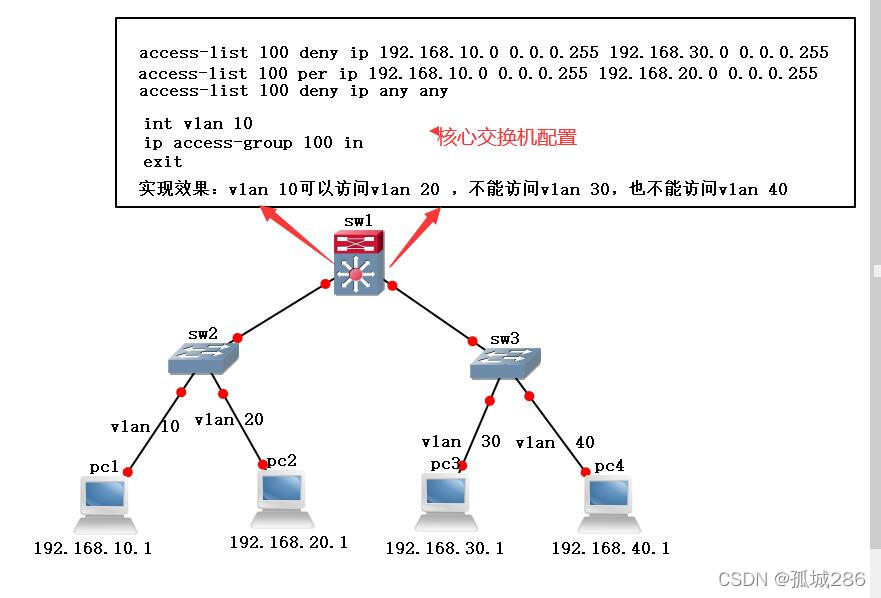

vlan里面应用：

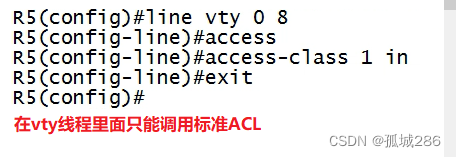

VTY线程里调用（控制用户远程登录）

————————————————————————————————————————————————————————

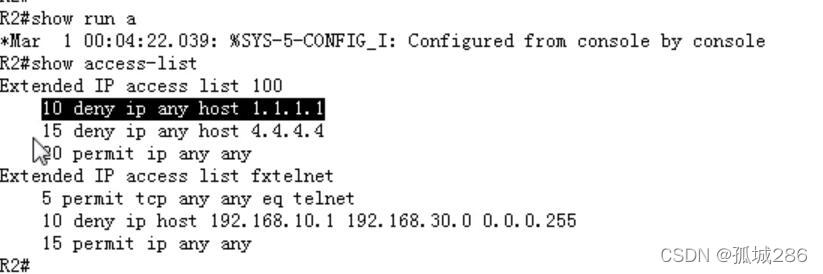

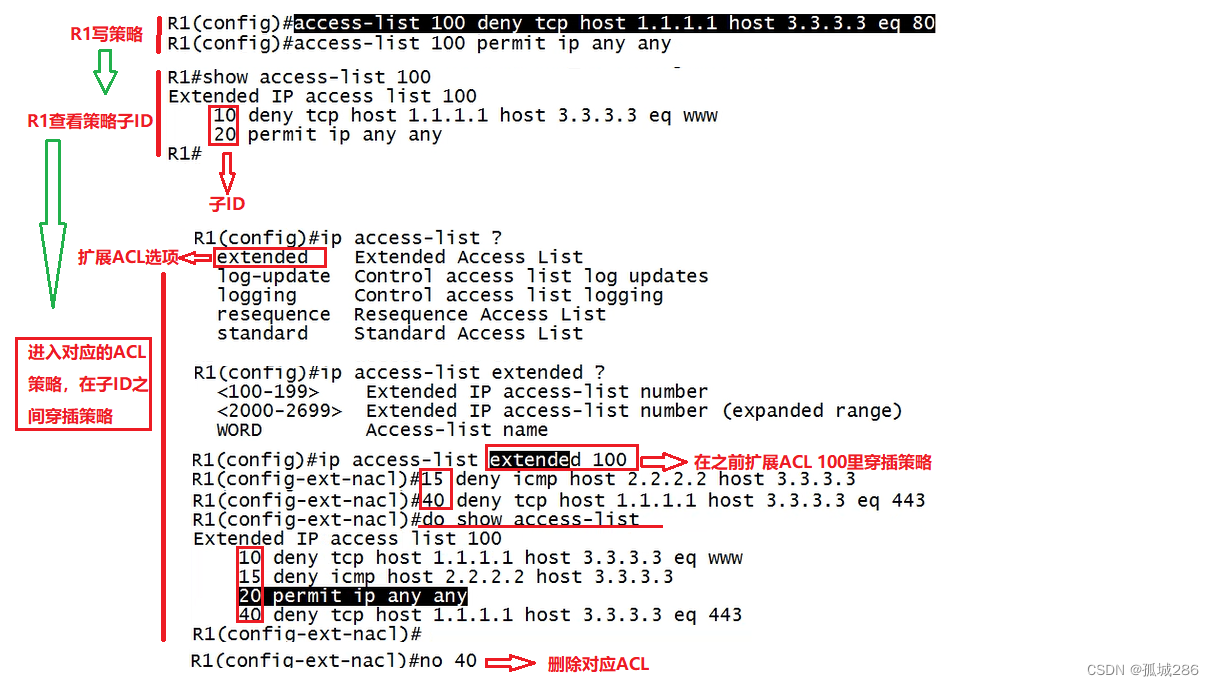

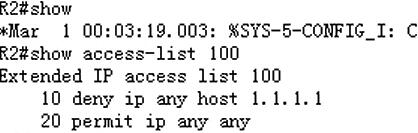

（3）调整ACL 策略（实现ACL策略穿插）

————————————————————————————————————————————————————————

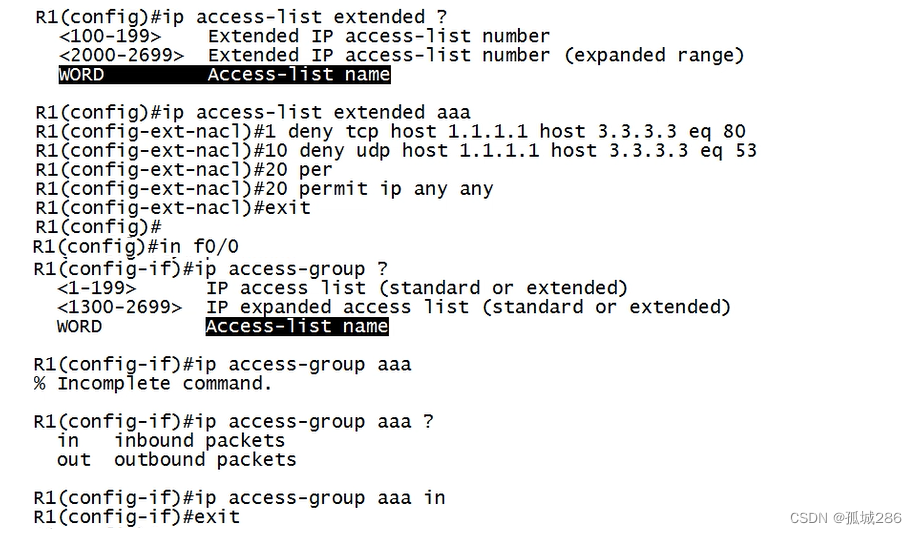

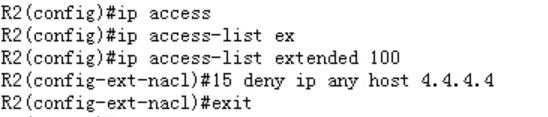

（4）以字符串命名的ACL的编写与调用（常用）：

注：扩展性更好，便于分辨和查找，项目实战较常用。

————————————————————————————————————————————————————————

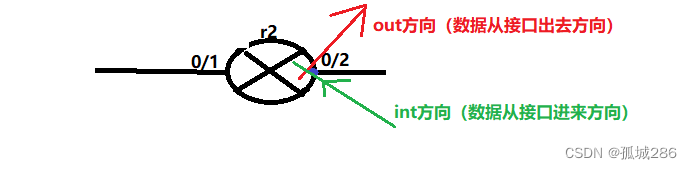

（5）ACL方向：

①物理接口调用：

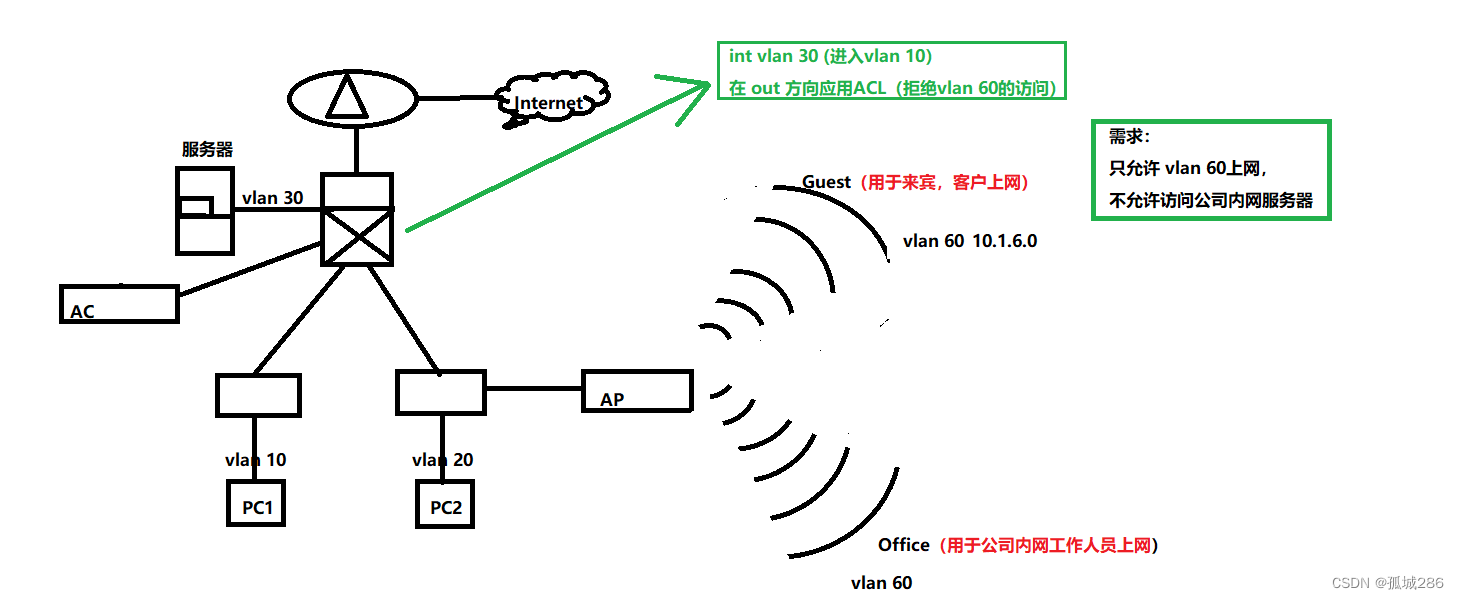

②vlan里面调用

• int——里面出这个VLAN的流量
• out——外面进入这个VLAN的流量
————————————————————————————————————————————————————————

二、 RACL ——route ACL：

主要应用在SW的vlan 里 或者在三层物理接口使用，目的仅仅控制3层流量

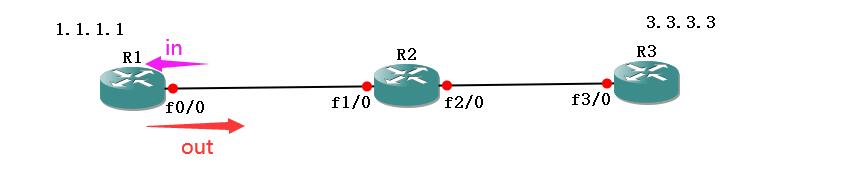

（1）三层物理接口调用（要求：R1能ping通R3，但是不能telnat R3）：

配置命令：

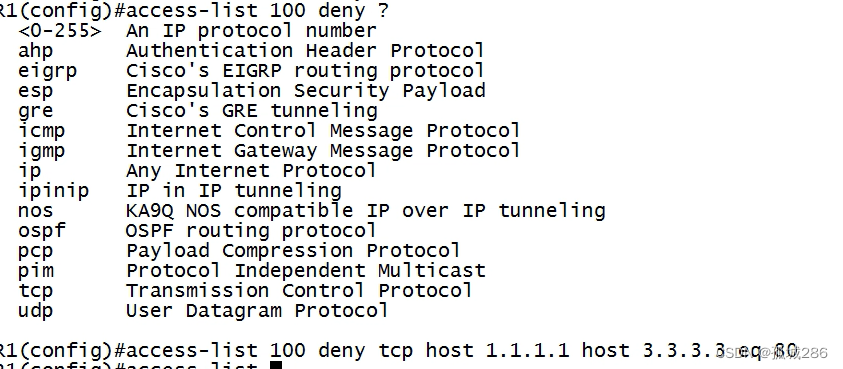

R1(config)#access-list 100 deny tcp host 1.1.1.1 host 3.3.3.3 eq 23
R1(config)#access-list 100 per ip any any
R1(config)#int f0/0
R1(config-if)#ip access-group 100 out
R1(config-if)#exit

注：

• # access-list 表号 permit/deny 协议 源IP 反掩码 目标IP 反掩码 [eq 端口号]
• 协议：TCP/UDP/IP/ICMP （当写了端口号，只能写tcp或udp） ICMP协议就是ping命令所使用的协议，ICMP协议是网络探测协议，ping别人，就是生成ICMP探测包发给对方，然后对方给我回应一个ICMP探测包，代表ping通了！
• # 23端口是telnet的端口。Telnet协议是TCP/IP协议族中的一员，是Internet远程登录服务的标准协议和主要方式。它为用户提供了在本地计算机上完成远程主机工作的能力。在终端使用者的电脑上使用telnet程序，用它连接到服务器。终端使用者可以在telnet程序中输入命令，这些命令会在服务器上运行，就像直接在服务器的控制台上输入一样。可以在本地就能控制服务器。要开始一个telnet会话，必须输入用户名和密码来登录服务器。Telnet是常用的远程控制Web服务器的方法。

（2）进入vlan里面调用：

IN：出这个VLAN的流量
out：进入这个VLAN的流量

————————————————————————————————————————————————————————

三、VACL ——VLAN ACL：

VACL ——VLAN ACL：VLAN接口使用，能对二层流量和三层流量进行控制，能对VLAN内部访问进行控制也能对VLAN间访问控制；VACL应用的时候没有方向性!!!!!!!!!!!!!!!!
VACL应用的时候没有方向性，所以出去和回来的流量都需要放行：
针对TCP或者UDP去和返回的流量放行：

定义一个三层ACL：

access-list 101 per tcp host 192.168.100.1 host 192.168.200.1 eq 23 //出去的telnet
access-list 101 per tcp host 192.168.200.1 eq 23 host 192.168.100.1 //对应返回的telnet

定义一个二层ACL：

mac access-list extended name-mac//给扩展的ACL起个名字
permit any any 0x0806 0x0//任意源mac地址访问任意目的mac地址的arp执行的是放行
permit host 0001.0001.0001 host 0002.0002.0002 0x806 0x0
permit host 0001.0001.0001 host 0002.0002.0002//放行所有的二层流量（arp、bpdu、..........）
注：0x0为0x0806的反掩码

vlan access-map aaa 10 //给vlan acl 起个名aaa，相当于一个大家庭，10是id，相当于家庭的某一个成员，意味着这个aaa下面可以调用多个AcL，用后面的id区分即可）
match ip address 101//调用三层ACL——101
match mac address name-mac//调用name-mac二层acL
action forward//放行
exit

• 匹配的三层ACL，仅仅丢弃的是三层流量,放行所有二层流量；
• 如果匹配三层ACL和二层ACL，则对三层和二层流量同时控制

vlan access-map aaa 9999
action drop //其他的丢弃
exit

• 如果上边仅仅调用了三层ACL，此时丢弃的仅仅是剩余的三层流量，二层流量放行；如果上边调用了一个三层ACL和二层ACL，此时丢弃的是所有剩余的三层和二层流量

vlan filter aaa vlan-list 100 //在vlan 100里面应用vlan access-map

注：如果定义了三层ACL和二层ACL，一定要注意二层的操作，因为没有二层，三层也不管用。

配置步骤：

******** 配置VLAN ********

******** 配置ACL ********
Switch(config)# access-list 101 permit ip 192.168.10.0 0.0.0.255 192.168.30.0 0.0.0.255
Switch(config)# access-list 101 permit ip 192.168.30.0 0.0.0.255 192.168.10.0 0.0.0.255
（不同之处：因为VACL对数据流没有inbound和outbound之分，所以要把允许通过某vlan的IP数据流都permit才行。VLAN10允许与VLAN30通讯，而数据流又是双向的，所以要在ACL中增加VLAN30的网段）
Switch(config)# access-list 102 permit ip 192.168.20.0 0.0.0.255 192.168.30.0 0.0.0.255
Switch(config)# access-list 102 permit ip 192.168.30.0 0.0.0.255 192.168.20.0 0.0.0.255

******** 配置VACL ********

第一步：配置vlan access map
Switch(config)# vlan access-map test1 //定义一个vlan access map，取名为test1
Switch(config-vlan-access)# match ip address 101 // 设置匹配规则为acl 101
Switch(config-vlan-access)# action forward // 匹配后，设置数据流转发（forward）
Switch(config)# vlan access-map test2 //定义一个vlan access map，取名为test2
Switch(config-vlan-access)# match ip address 102 // 设置匹配规则为acl 102
Switch(config-vlan-access)# action forward // 匹配后，设置数据流转发（forward）

第二步：应用VACL
Switch(config)# vlan filter test1 vlan-list 10 //将上面配置的test1应用到vlan10中
Switch(config)# vlan filter test2 vlan-list 20 //将上面配置的test1应用到vlan20中

******** 完毕 ********

————————————————————————————————————————————————————————

四、放行ping包（针对ICMP协议去和返回的流量放行）

access-list 100 permit icmp host 192.168.100.1 host 192.168.100.2 echo//出去
access-list 100 permit icmp host 192.168.100.2 host 192.168.100.1 echo-reply//fanhui
————————————————————————————————————————————————————————

五、PACL——port ACL：

三层ACL应用在二层端口（access接口或trunk接口）上；能控制VLAN内部访问也能控制VLAN间访问，
仅能在IN方向应用
VACLs与PACLs详解_weixin_33682719的博客-CSDN博客

mac access-list extended sense
permit host 0000.0000.0001 host 0000.0000.0002

access-list 100 permit ip 10.1.1.0 0.0.0.255 any eq www
access-list 100 deny ip any any

interface f1/12
switchport trunk encapsulation dot1q
switchport mode trunk
ip access-group 100 in
mac access-group sense in

六、常见以太网类型字段及值：

EtherType ：以太网类型字段及值_eydwyz的专栏-CSDN博客_ethertype
————————————————
